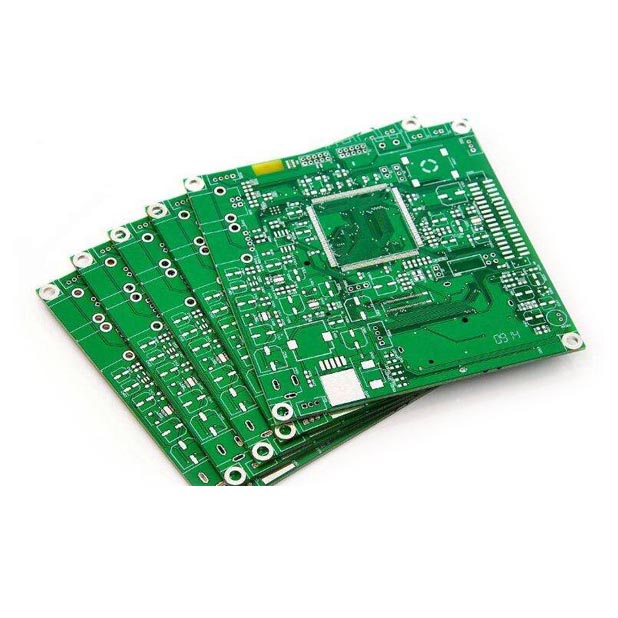

PCB-ul multistrat (placă de circuit imprimat) este utilizat pe scară largă pentru cablarea circuitului cu mai multe straturi și conectarea pe dispozitive electronice. Principalele sale utilizări includ, dar nu se limitează la următoarele puncte:
În primul rând, PCB -ul multistrat permite un design mai complex al circuitului într -un spațiu limitat. Prin creșterea numărului de straturi, proiectanții pot aranja circuite și semnale între diferite straturi, astfel
Reducerea interferenței reciproce și îmbunătățirea integrității semnalului. Acest lucru este deosebit de important în aplicațiile de înaltă frecvență și de mare viteză, cum ar fi computerele, echipamentele de comunicare și electronica de consum de înaltă calitate.
În al doilea rând, oferind în același timp izolare electrică,PCB rigid în multiplicareDe asemenea, poate reduce eficient dimensiunea și greutatea totală a plăcii de circuit. Pentru dispozitive electronice mici, cum ar fi smartphone -uri, tablete și dispozitive încorporate, PCB -urile multistrat pot suporta funcții complexe fără a ocupa prea mult spațiu, ceea ce ajută la proiectarea produselor mai ușoare și mai portabile.
În plus, PCB -urile multistrat cresc, de asemenea, flexibilitatea procesului de fabricație. Proiectanții pot distribui diferite module funcționale în diferite straturi pentru a facilita asamblarea și testarea ulterioară. În special în zone precum automobile, electronice medicale și control industrial care necesită fiabilitate și stabilitate, avantaje de durabilitate ridicată și de densitate ridicatăPCB rigid în multiplicaresunt deosebit de proeminente.
Cea mai mare diferență întrePCB rigid în multiplicarePlăcile și plăcile cu o singură față și cu două fețe sunt adăugarea de puteri interne și straturi de sol. Rețelele de putere și sol sunt dirijate în principal pe stratul de putere. Pe plăcile multistrat PCB, există metal conductiv pe ambele părți ale fiecărui strat de substrat, iar adezivii speciali sunt folosiți pentru a conecta plăcile împreună și există material izolant între fiecare placă. Cu toate acestea, cablarea cu mai multe straturi PCB se bazează în principal pe straturile de sus și de jos, completate de stratul de cablare din mijloc. Prin urmare, proiectarea plăcilor PCB rigide cu straturi multiplice este practic aceeași cu metoda de proiectare a plăcilor cu două fețe. Cheia este modul de optimizare a cablului stratului electric intern pentru a face cablarea plăcii de circuit mai rezonabilă. Produsul inevitabil al dezvoltării multifuncționale, al capacității mari și al volumului mic.
PCB este o placă de circuit fabricată într -un mod similar cu imprimarea, astfel încât PCB -urile comune sunt legate între ele în mai multe straturi și fiecare strat are un substrat izolant de rășină și un strat de circuit metalic. Cel mai de bază PCB este împărțit în 4 straturi. Circuitele de sus și de jos sunt circuite funcționale, aranjând cele mai importante circuite și componente, iar cele două circuite din mijloc sunt straturi de sol și straturi de putere. Avantajul este că poate face corecții la liniile de semnal și o mai bună interferență a scutului. În general, 4 straturi sunt suficiente pentru funcționarea normală a PCB, astfel încât așa-numitele 6 straturi, 8 straturi și 10 straturi adaugă de fapt mai multe straturi de circuit pentru a îmbunătăți capacitatea electrică a PCB, adică capacitatea de rulare a presiunii.
Prin urmare, creșterea numărului de straturi de PCB înseamnă că mai multe circuite pot fi proiectate în interior. Pentru memorie, când trebuie să creșteți numărul de straturi de PCB? Conform celor de mai sus, este evident când puterea electrică a PCB este prea puternică sau prea mare. Când este cea mai puternică tensiunea și curentul PCB de memorie? Jucătorii care au jucat overclocking vor ști că, dacă memoria dorește să obțină performanțe mai bune, trebuie să fie presurizat pentru a crește frecvența de funcționare. Prin urmare, nu ne este dificil să concluzionăm că atunci când memoria poate fi utilizată la frecvență înaltă sau overclockată.
